Контент
Большинство разговоров о качестве сжатого воздуха начинаются с фильтрации частиц и переноса масла, однако влажность часто является переменной, определяющей успех или неудачу процесса. Точка росы под давлением, обычно сокращенно PDP, описывает температуру, при которой водяной пар внутри линии сжатого воздуха начинает конденсироваться. Когда температура PDP превышает самую низкую температуру окружающей среды в трубопроводной сети, конденсат образуется внутри самого трубопровода, а не только в месте использования.
В чувствительных к влаге производственных средах, таких как сборка электроники, фармацевтическая упаковка и прецизионная подача воздуха для приборов, даже несколько градусов отклонения PDP могут привести к появлению достаточной остаточной влаги, которая может поставить под угрозу качество продукции. Однократное образование конденсата внутри воздухопровода может привести к переносу частиц ржавчины, стоячей воды или биологических микроорганизмов вниз по потоку в пневматический инструмент, распылительную насадку или герметичный корпус инструмента.
В этой статье рассматривается, как технологии сушки объединяются вместе для достижения точки росы, которую одноступенчатая система не может достичь сама по себе, и как это многоуровневое использование приводит к измеримому повышению надежности для требовательных приложений.
Окружающий воздух всегда содержит водяной пар, и сжатие этого воздуха концентрирует влагу, а не удаляет ее. Соотношение примерно семь к одному является типичным, когда воздух сжимается от атмосферного давления до стандартного рабочего давления, что означает, что тот же объем водяного пара теперь упаковывается в гораздо меньшее пространство. Без очистки этот концентрированный пар конденсируется, как только воздух охлаждается где-либо ниже по потоку, будь то внутри участка трубы, корпуса фильтра или инструмента.
Основной функцией любого этапа сушки является снижение точки росы под давлением ниже минимальной температуры, с которой воздух сталкивается после выхода из сушилки. Стадии сушки с охлаждением обычно нацелены на точку росы под давлением в диапазоне от трех до десяти градусов Цельсия, что достаточно для общего воздуха в мастерских, пневматических инструментов и большинства наружных трубопроводов в умеренном климате.
Этот одиночный этап терпит неудачу в тех случаях, когда температура окружающей среды на выходе опускается значительно ниже точки замерзания, например, линии наружных приборов в холодном климате, или где сам процесс требует гораздо более сухого воздушного потока, например, обработка порошка, оптическое покрытие или производство влагочувствительной упаковочной пленки. В этих случаях одна стадия охлаждения не может достичь требуемой точки росы, и становится необходимым механизм вторичной сушки.
| Тип приложения | Типичный требуемый PDP | Одноступенчатый Достаточный |
|---|---|---|
| Общие инструменты для мастерской | от 3°С до 10°С | Да |
| Наружный трубопровод, умеренный климат | от 0°С до 3°С | Часто |
| Наружные трубопроводы, холодный климат | -20 C или ниже | Нет |
| Электроника или оптические процессы | -40 С или ниже | Нет |
| Обработка фармацевтических препаратов или порошков | от -40°С до -70°С | Нет |
Адсорбционная сушилка использует твердый осушающий материал, обычно активированный оксид алюминия или молекулярное сито, для физического связывания молекул воды на своей поверхности, когда воздух проходит через насадочный слой. В отличие от холодильного охлаждения, которое основано на понижении температуры для конденсации воды, адсорбция зависит от химического состава поверхности влагопоглотителя, который удаляет пар непосредственно из воздушного потока. Этот механизм позволяет адсорбционным системам достигать гораздо более низких точек росы, часто в диапазоне от минус сорока до минус семидесяти градусов Цельсия, в зависимости от типа влагопоглотителя и метода регенерации.
Конфигурация двойной башни является стандартной архитектурой для непрерывной работы. В то время как одна башня активно осушает входящий поток воздуха, вторая башня регенерируется, то есть из ее насыщенного слоя осушителя удаляется накопившаяся влага, поэтому ее можно снова ввести в эксплуатацию. Используются два распространенных подхода к регенерации:
Башни меняют роли в цикле, синхронизированном или запускаемом по точке росы, поэтому поток выходящего воздуха остается постоянно сухим, даже когда слой влагопоглотителя внутри каждой башни проходит свои собственные фазы насыщения и регенерации.
Поскольку адсорбция зависит от конечной площади поверхности влагопоглотителя, эффективность системы сильно зависит от состояния воздуха на входе. Предварительная фильтрация для удаления сыпучей жидкости и масляного аэрозоля перед градирнями продлевает срок службы осушителя и сохраняет достижимую точку росы с течением времени, поэтому адсорбционные осушители почти всегда устанавливаются после ступени первичного охлаждения или разделения, а не непосредственно после компрессора.

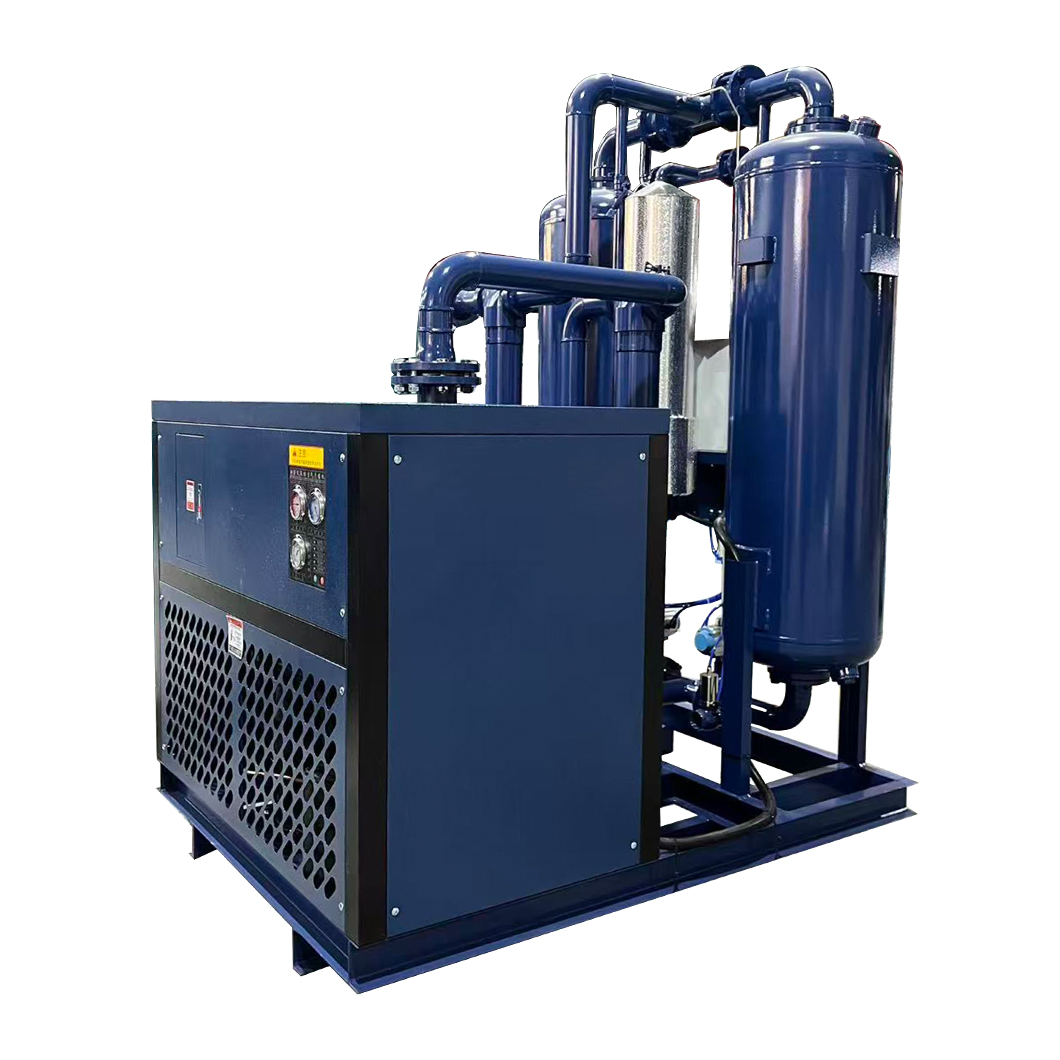

Комбинированная система объединяет стадию первичного охлаждения или разделения со стадией вторичной адсорбции в единый инженерный комплекс, а не рассматривает их как два независимо установленных блока. Первичная ступень обрабатывает большую часть влаги, удаляя большую часть водяного пара и конденсата еще до того, как воздух достигнет слоев осушителя. Затем на стадии адсорбции достаточно удалить оставшуюся, гораздо меньшую часть пара, чтобы достичь сверхнизкой точки росы.
Такой поэтапный подход имеет прямую практическую выгоду: он снижает влажность, воздействующую на слои влагопоглотителя, что увеличивает интервал между циклами регенерации и уменьшает объем продувочного воздуха, потребляемого во время безнагревательной регенерации. Согласно полевым данным, собранным на общепромышленных установках, сочетание стадии предварительного охлаждения перед адсорбцией значительно снижает потребление продувочного воздуха по сравнению с одной лишь адсорбционной сушкой, поскольку за цикл необходимо десорбировать меньше воды.
Постановка процесса охлаждения перед адсорбцией не только улучшает точку росы, но и защищает экономику всей системы, уменьшая нагрузку на слой влагопоглотителя в каждом цикле.
Комбинированные блоки обычно представляют собой единую площадь с общими элементами управления, что также упрощает мониторинг точки росы. Один датчик, размещенный на последнем выходе, дает точные показания о производительности системы и не требует отдельных точек мониторинга на двух независимо управляемых устройствах.
Выбор между автономной охлаждаемой ступенью, автономной адсорбционной ступенью или комбинированной установкой зависит от целевой точки росы, влажности и допустимых эксплуатационных затрат установки. В таблице ниже суммированы практические компромиссы.
| Технология | Типичный диапазон PDP | Энергетический профиль | Лучшее соответствие |
|---|---|---|---|
| Только в охлажденном виде | от 3°С до 10°С | Более низкие эксплуатационные расходы | Общезаводской воздух, инструменты |
| Только адсорбция | от -40°С до -70°С | Более высокое из-за продувки или потери тепла | Холодный климат или линии сухого производства |
| Комбинированная система | от -40°С до -70°С | Снижение по сравнению с одной лишь адсорбцией | Большой объем сухого воздуха с контролем затрат |
На предприятиях, которым требуется защита только от случайных похолоданий, часто достаточно автономной охлаждаемой ступени при условии, что трубопроводы хорошо изолированы и не проходят через неотапливаемые внешние помещения. Предприятия, которым требуется непрерывный большой объем сухого воздуха, такие как линии экструзии пленки или производство оптоволоконных кабелей, как правило, получают более быструю окупаемость инвестиций в комбинированную установку, поскольку снижение потерь продувочного воздуха составляет тысячи часов работы в год.
Выбор конфигурации осушения следует начинать с фактических требований на выходе, а не с номинальной мощности компрессора. Несколько вопросов помогут сузить решение:
Многие спецификации для приборного воздуха, питающего чувствительные системы управления, требуют, чтобы точка росы была как минимум на десять градусов ниже минимальной ожидаемой температуры окружающей среды в качестве запаса безопасности. Этот запас учитывает колебания давления и дрейф датчика с течением времени, и это одна из наиболее распространенных причин, по которой предприятия переходят от одноступенчатого к комбинированному подходу к сушке, даже когда расчетные минимальные требования кажутся лишь незначительно ниже, чем то, что может обеспечить одно охлаждение.
Производительность любой системы, основанной на адсорбции, постепенно ухудшается по мере того, как слой влагопоглотителя приближается к насыщению, и это ухудшение не всегда заметно без активного мониторинга. Точка росы, повышающаяся в течение недель или месяцев, встречается гораздо чаще, чем внезапный сбой, поэтому использование фиксированного таймера регенерации без проверки точки росы может привести к тому, что объект будет подвержен медленному, необнаруженному проникновению влаги.
Практические шаги по управлению производительностью осушителя на протяжении всего срока службы системы включают:
Предотвращение конденсации ниже по потоку в конечном итоге является вопросом стабильности, а не максимальной производительности. Система, которая достигает превосходной точки росы в первый день, но незаметно поднимается вверх в течение следующего года, обеспечивает мало практической защиты по сравнению с системой, которая контролируется и обслуживается для поддержания стабильной, проверенной точки росы на протяжении всего интервала обслуживания.
Точка росы под давлением измеряется при фактическом рабочем давлении системы сжатого воздуха, тогда как точка росы при атмосферном давлении относится к тому же воздуху при стандартном атмосферном давлении. Поскольку сжатие концентрирует влагу, точка росы под давлением данного воздушного потока всегда выше, чем его эквивалентная точка росы в атмосфере, поэтому в спецификациях сжатого воздуха указывается PDP, а не точка росы в атмосфере.
Системы с более низкой точкой росы обычно потребляют больше энергии из-за потерь продувочного воздуха или работы нагревателя и требуют более тщательного обслуживания осушителя. Определение системы, значительно превосходящей то, что фактически необходимо процессу, увеличивает текущие эксплуатационные расходы без соответствующего преимущества в качестве или надежности, поэтому соответствие целевой точки росы реальным требованиям последующей переработки является более экономически эффективным подходом.
Срок службы зависит от качества воздуха, степени загрязнения и рабочих циклов, но осушающий материал в хорошо обслуживаемой системе с надлежащей предварительной фильтрацией обычно остается эффективным в течение нескольких лет, прежде чем потребуется замена. На предприятиях с плохой фильтрацией на входе или с частым уносом масла срок службы осушителя обычно короче, и поэтому им следует предусматривать более частые проверки.
Во многих случаях ступень адсорбции может быть добавлена после существующей рефрижераторной сушилки для создания эффективной комбинированной конфигурации при условии, что существующая установка имеет достаточную мощность, а расположение трубопроводов позволяет занять дополнительную площадь. Перед добавлением вторичной ступени сушки рекомендуется провести надлежащую оценку производительности существующей первичной ступени.
Внезапное повышение точки росы чаще всего вызвано сбоем или обходом цикла регенерации, треснувшим или канализированным слоем влагопоглотителя, позволяющим воздуху обходить среду, или неисправностью входного фильтра предварительной очистки, который переполняет влагопоглотитель жидкой водой или маслом. Последовательная проверка этих трех областей обычно быстро определяет основную причину.
